Stavba teplotního čidla

Stavba teplotního čidla je poměrně jednoduchou záležitostí a zvládne ji opravdu každý.

Základem je plánek nebo schéma zapojení, které je patrné z obrázku.

Seznam součástek, které budete potřebovat:

1x rezistor 1k5

2x dioda 1N5818

1x Zenerova dioda BZX85V006.2

1x Zenerova dioda BZX85V003.9

1x teplotní čidlo DS18S20

Cena všech součástek je cca 80 Kč, přičemž nejdražší je teplotní čidlo (asi 71 Kč).

O tom, zda si na to vyrobíte plošný spoj, či veškeré součástky zastavíte do zásuvky konektoru RS232 formou „vrabčího hnízda“ ponechávám na každém z vás.

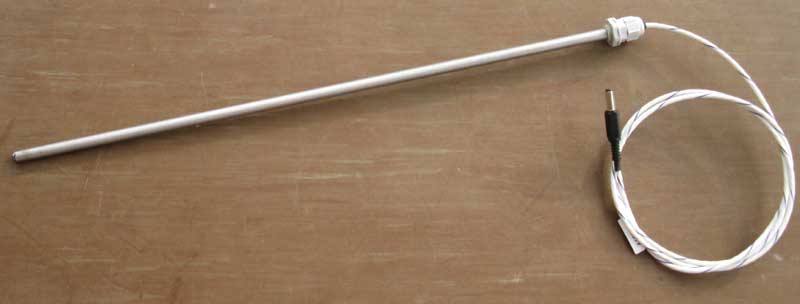

Teplotní čidlo je vhodné zasunout do delší nerezové trubky na spodní straně zavařené, aby nedošlo k vniknutí vody k čidlu. Vodiče vedoucí od čidla by měly být schopné odolávat teplotě 100°C, jejich výběr záleží na vašich možnostech. Já osobně jsem použil teflonový stíněný vodič. Zapojení čidla DS18S20 musí být dle schématu (vývody 1 a 3 spojeny a připojeny na zem, vývod 2 vstup), v případě jeho nedodržení nebude teplota programem správně indikována.

Pokud vše správně zapojíte, mělo by čidlo fungovat na první zapojení.
